Pregled

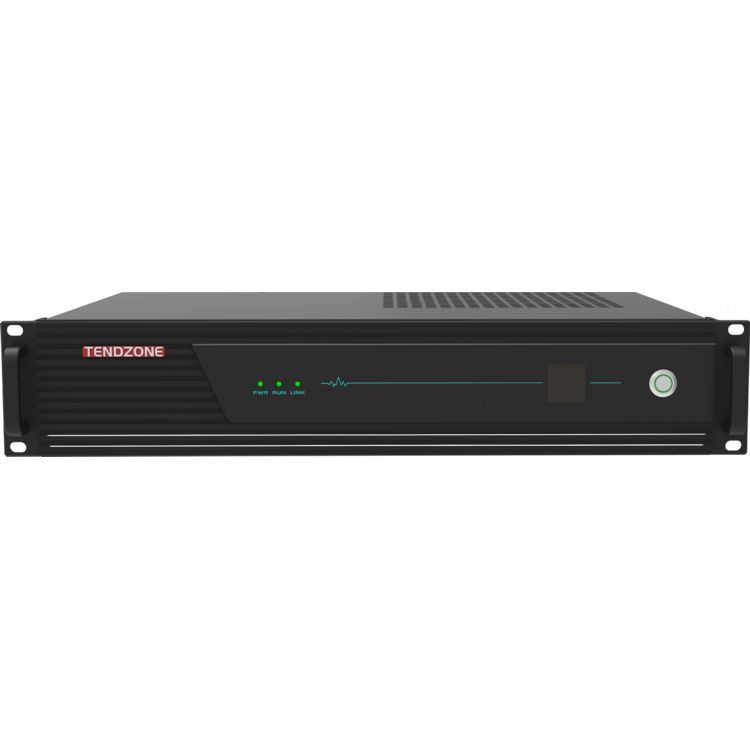

Serija CLIMBER-1009 je najnovejši 12-in-1 večnamenski terminalski gostitelj podjetja TENDZONE, zgrajen na podlagi let izkušenj integriranega razvoja izdelkov. Ta napredna rešitev združuje najnovejše zvočne algoritme TENDZONE, video kodeke, centraliziran nadzor, obdelavo medijev, komunikacijo na daljavo in druge tehnologije. CLIMBER-1009, ki ga poganjajo domači jedrni procesorji, je večnamenska integrirana naprava naslednje generacije, optimizirana za vgrajene sisteme.
Ta izdelek, zasnovan z mislijo na prilagodljivost, ima zasnovo kartice vtičnika, ki ustreza različnim potrebam, specifičnim za scenarij. Vključuje vrsto funkcij, vključno z oddaljenimi videokonferencami, lokalnim snemanjem in oddajanjem, avdio ojačanjem, preklapljanjem video matrike, nadzorom perifernega okolja, centraliziranim poenotenim dotikom, porazdeljenimi vhodnimi in izhodnimi kodeki, dostopom IPC, gigabitnim stikalom POE in več. CLIMBER-1009 je idealen za aplikacije v multimedijskih konferenčnih sobah, pametnih učilnicah, predavalnicah, večnamenskih dvoranah, mobilnih komandnih in dispečerskih centrih ter drugih okoljih.
Ta večnamenski terminalski gostitelj 12-in-1 podpira različne operacije, kot so lokalni in oddaljeni sestanki, oddaljeno pretakanje v živo, usposabljanje, nadzor, poučevanje in mobilno upravljanje. Ponuja brezhibno integracijo z različnimi avdio-vizualnimi in okoljskimi zunanjimi napravami, kar omogoča inteligentno in učinkovito delovanje. Lahko se konfigurira kot hiper-konvergirana naprava vse-v-enem z vgrajenim računalnikom OPS, brezžično projekcijo zaslona in brezžičnimi mikrofonskimi moduli, ki ponuja vseobsegajočo rešitev, ki prihrani prostor in poenostavi interakcijo uporabnika.
Z novo generacijo čipov za obdelavo medijev CLIMBER-1009 zagotavlja zmogljivo zmogljivost in podpira video kodek H.265 4K@60fps, s čimer izboljša kakovost slike in zvoka za vrhunsko HD izkušnjo. Poleg tega ima znatne izboljšave v združljivosti, prilagodljivosti omrežja, upravljanju zakasnitve, preprečevanju izgube paketov, obravnavanju več zaslonov in hkratni večnamenski obdelavi, zaradi česar je optimalna rešitev za vlado, podjetja, javno varnost, izobraževanje, zdravstvo in drugi sektorji.
Lastnosti
OPS računalnik:
- Vgrajen računalnik OPS, izpolnjuje pisarniške zahteve in lahko namesti pisarniško programsko opremo, kot je Tencent Meeting, za videokonference na podlagi programske opreme. (Prilagodljivo z domačim OPS glede na posebne potrebe).
Pametno centralizirano upravljanje:
- Integrirano upravljanje multimedijske opreme preko konferenčne tablice, ki omogoča enotno upravljanje z avdio in video, videokonferencami, snemanjem, oddajanjem in zunanjimi napravami tretjih oseb.
- Podpira običajne osrednje nadzorne vmesnike, kot je RS232/485/IR/IO/RELAY za enostavno integracijo z drugimi napravami.
- Podpira protokol Zigbee IoT za dodatne možnosti nadzora.
- Dvosmerni nadzor nad eno serijsko povezavo za poenostavljeno upravljanje sistema.
- Združuje žično upravljanje z brezžičnim nadzorom IoT za zagotavljanje stabilnega delovanja in preprečevanje motenj.
Video matrica visoke ločljivosti 4K:
- 4-in-6-out 4K60 HD brezšivna video matrika s popolno prilagodljivostjo za več konfiguracij zaslona.
- Podpira različne scenarije, kot so multimedijske konferenčne sobe, multimedijske učilnice in ukazni centri.
- Omogoča lokalni centraliziran nadzor, zaslon, zvočno ojačitev in druge zahteve.
- Podpira tehnologijo kodekov MIDIS (Multimedia Information Distributed Interactive System), ki deluje kot porazdeljen vhodno/izhodni vmesnik.
Digitalni avdio procesor:
- 8-in{1}}out zvočni vmesnik s polnimi funkcijami, vključno z vgrajenim omrežnim zvokom in podporo za zvok HDMI.
- Integriran zvočni algoritem 5A, ki zmanjša odmev in hrup, idealen za okolje v učilnicah in konferenčnih sobah.
- Vgrajen digitalni ojačevalnik z nazivno močjo 2 × 100 W za čist, močan zvok.
Videokonference:
- Funkcija lokalnega snemanja in predvajanja za videokonference.
- Podpira oddaljene interaktivne klice SIP, kar omogoča dvosmerno avdio in video komunikacijo za oddaljeno sodelovanje.
- Izbirna večstranska interaktivna avtorizacija za brezhibno integracijo s platformami za videokonference tretjih oseb, ki podpirajo standardne protokole.
Brezžični mikrofon:
- Gostitelj sprejemnika UHF, podpira brezžični dostop do ročnega mikrofona, za lokalno ojačitev zvoka, snemanje konference, ojačitev govora videokonference;
Brezžična projekcija zaslona:
- Podpora brezžičnega prikaza slike namizja prenosne naprave, pametnega telefona ali tablice na zaslon z uporabo majhnega ključa ali odjemalca za projekcijo zaslona.
Omrežno stikalo POE:
- Podpira IPC napajanje, sliko in nadzor preko enega kabla, kar poenostavi ožičenje in namestitev.
- Nadzor omrežja TCP/UDP za naprave drugih proizvajalcev, izboljšanje sistemske integracije.
- Zagotavlja dokumentacijo vmesnika API za integracije po meri.
Lokalno snemanje in predvajanje:
- Podpira lokalno snemanje 4 do 6 video tokov, kar omogoča enostavno shranjevanje in dostop do videa.
- Idealno za snemanje sestankov, prenos dogodkov v živo in treninge.
Vhodno/izhodni vmesnik:
- Podpira integracijo z multimedijskimi porazdeljenimi interaktivnimi sistemi za porazdeljeno razporejanje in ukazovanje.
- Zagotavlja več V/I možnosti za prilagodljivo sistemsko povezljivost in upravljanje.
IPC dostop:
- Podpira do 16 video vhodov IPC z možnostjo upravljanja lokalnega izhoda in snemanja.
- Idealno za okolja, ki zahtevajo integracijo video nadzora in spremljanja.
Stabilen in zanesljiv:
- Zgrajen na vgrajenem sistemu Linux, ki zagotavlja odpornost proti virusom in zagotavlja varno operacijsko okolje.
- Zasnova strukture operaterja za neprekinjeno delovanje 24/7, zaradi česar je sistem zelo zanesljiv in primeren za kritične aplikacije.
- Napravo je mogoče namestiti v standardno omarico ali uporabljati samostojno, kar ponuja prilagodljive možnosti namestitve.
- LCD na sprednji plošči za enostavno spremljanje in posodobitve stanja.
- Dvojna stikala za vklop (trda in mehka) za brezhibno delovanje in funkcijo stanja pripravljenosti/bujenja sistema.

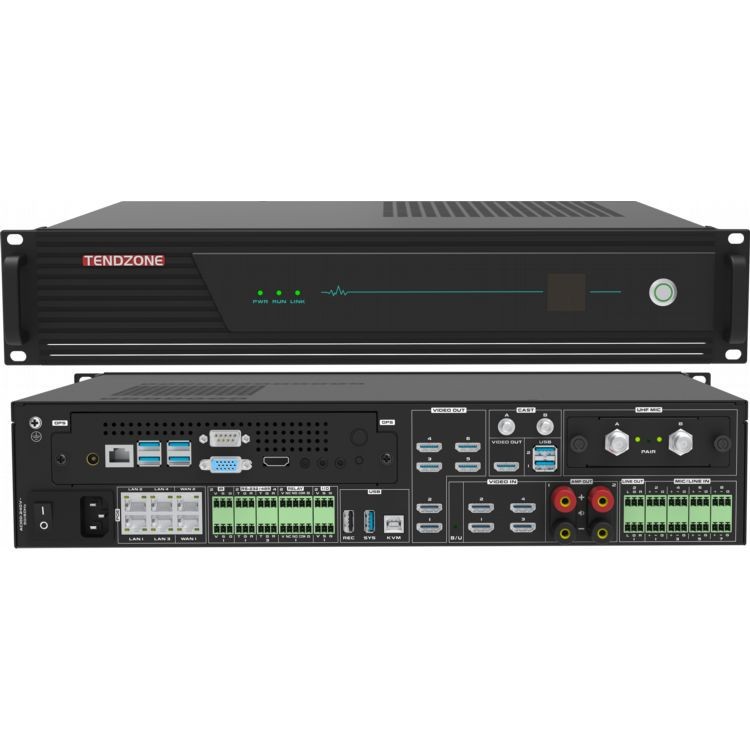

Slika zadnje plošče:
(1) Računalnik OPS ( 2 ) Napajalno stikalo gostitelja (3) Napajanje gostitelja ( 4 ) Vrata Gigabit Ethernet * 6 (od tega so 4 POE) ( 5 ) Infrardeči vmesnik IR * 2 ( 6 ) RS-232/485 vmesnik * 3 + RS-232/485 vrata za odpravljanje napak * 1 ( 7 ) krmilna vrata ELAY * 2 ( napetost in tok: 12V/ne več kot 1A) (8) V/I vmesnik*2 (napetost in tok: 12V/ne več kot 1A) (9) USB Type-A *2, USB Type-B*1 (10) Izhodna vrata HDMI * 6 ( 1 1 ) Vhodna vrata HDMI *4 ( 1 2 ) Priključek ojačevalnika 100 W@8 ohm * 2 para ( 13 ) Stereo izhod terminala L/D Phoenix * 2 (skupaj 4 neodvisni zvočni izhodi) (14) Vhodna vrata MIC/LINE * 8 (15) Brezžična projekcija CAST (16) UHF brezžični zvočni modul
Priljubljena oznake: integrirani procesor dvanajst v enem, Kitajska integrirani procesor dvanajst v enem proizvajalci, dobavitelji, tovarna
SPECIFIKACIJE
|
projekt |
Specifikacije |
|
Varno in stabilno |
Sprejetje sistemske arhitekture industrijskega razreda, razvite na podlagi sistema LINUX, brez virusov |
|
Podatkovni vmesnik |
2 USB tipa A, 1 USB tipa B |
|
Omrežna kamera |
12 lokalnih omrežnih kamer, 4 mrežne posredovalne |
|
Video kodek |
Do 4 kanali kodiranja 1080P60, do 4 kanali dekodiranja 1080P@60 ali 8 kanalov kodiranja 1080P@30 in 8 kanalov dekodiranja 1080P@30; |
|
Avdio in video protokol |
Zvok podpira G.711, G.722, G722.1, G722.1C, AAC in podpira dekodiranje tokov zvočne kode Video podpira H.264HP, MP, BP, H265MP |
|
Zaslonski terminal |
Vgrajena funkcija razdelitve videa, ki lahko realizira sintezo slike na enem zaslonu/slike v sliki/slike zunaj, prekrivanje podnapisov, prekrivanje imena terminala in prikaz logotipa postaje v enojni, dvojni, tri, štiri, pet, šest, sedem, osem, devet, deset, trinajst in šestnajst razdeljenih zaslonov |
|
nadzorna plošča |
Podpira različne nadzorne plošče, izbirni 10.1-palčni žični Android zaslon na dotik (standardno brez stenskega nosilca, brez podpore za POE), 10.1-palčni omrežni PoE namizni zaslon na dotik, 10.{{5 }}palčni omrežni PoE stenski zaslon na dotik (standardno s stensko nameščeno spodnjo škatlo) |
|
Stopnja kodeka |
Največ 16 kanalov kodeka 1080P, 512Kbps~16Mbps na kanal |
|
Avdio vhod |
8-način Phoenix terminalski vhod (podpira 48 V fantomsko napajanje MIC vhod ali line in linearni vhod) , 4 -način HDMI vgrajen avdio vhod, 1-način OPS zvočni vhod, 1-način zvočni vhod za brezžično projekcijo (izbirno), 1-način brezžičnega govornega modula za zvočni vhod (izbirno) |
|
Avdio izhod |
4-smerni linijski izhodni zvočni izhod (ali 2 para stereo izhoda terminala L/R Phoenix), 2-smerni 100 W@8 ohm digitalni izhod ojačevalnika (ali 2-smerni 150 W@4 ohm digitalni izhod izhod ojačevalnika), 2 -način vgrajeni avdio izhod HDMI; podpira prilagajanje glasnosti, zvok podpira sinhronizacijo in mešanje. HDMI OUT1 podpira ojačanje vseh avdio vhodov, HDMI OUT2~HDMI OUT6 podpira samo omrežno RSTP tokovno ojačanje zvoka. |
|
Video vhod |
4 vhodni vmesniki HDMI, 16 vhodov za IP omrežne kamere; HDMI IN1 in HDMI IN3 podpirata vhod z največjo ločljivostjo 4K30, HDMI IN2 in HDMI IN4 pa podpirata vhod z največjo ločljivostjo 1920*1080@60; |
|
Video izhod |
1) 6- kanalni izhodni vmesnik HDMI, od katerega sta HDMI OUT2~HDMI OUT6 homologni signalni izhod; HDMI OUT1 podpira največjo ločljivost izhoda 4K30, HDMI OUT2~HDMI OUT6 pa podpira največjo ločljivost izhoda 1920*1080@60; 2) Ko vgrajeni računalnik OPS odpre srečanje Tencent (če je kamera priključena na HDMI IN), lahko zaslon vgrajenega računalnika OPS oddaja samo iz HDMI OUT1, HDMI OUT2~6 pa lahko prikaže samo zaslon fotoaparat, priključen na HDMI IN; 3) Ko vgrajeni OPS odpre srečanje Tencent (ko je samo ena kamera USB neposredno priključena na vrata USB OPS kot zbirka kamer za srečanja Tencent), se lahko vgrajeni računalniški zaslon OPS predvaja prek HDMI OUT1~ 6; 4) Ko srečanje Tencent ne poteka, lahko izhod HDMI OUT1 in HDMI OUT2~6 izberete med brezžično projekcijo zaslona, vgrajenim računalnikom OPS in HDMI IN1~4; |
|
Obdelava zvoka |
Podpira samodejno odpravljanje odmeva (AEC), samodejno krmiljenje ojačanja (AGC), samodejno odpravljanje/zatiranje šuma (ANC /ANS), samodejno odpravljanje povratnih informacij (AFC), mešalno matriko (AM), kompenzacijo izgube paketov (PLC) |
|
Video obdelava |
Podpira prilagajanje video ločljivosti, preklapljanje, dodeljevanje, razdelitev zaslona, drseči prikaz prekrivanja podnapisov, prekrivanje imena terminala, prikaz logotipa postaje in prilagajanje parametrov slike; podnapisi in prekrivanje imena terminala podpirajo poljubno prilagajanje položaja; logotip postaje podpira nastavitev položaja zgornjega levega, zgornjega desnega, spodnjega levega in spodnjega desnega položaja ter podpira nastavitev prosojnosti zaslona; |
|
Komunikacijski protokol |
SIP, BFCP dvojni tok, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Omrežni vmesnik |
1 vrata WAN, 5 vrat LAN; ali nastavite 6 omrežnih vrat za popolno povezavo; 4 omrežna vrata podpirajo napajanje PoE; Opomba: če se morate povezati s stikalom PoE drugega proizvajalca, vam priporočamo, da uporabite omrežna vrata, ki ne podpirajo PoE, da se povežete s stikalom PoE druge stranke, da zagotovite, da ena od omrežnih vrat ne zagotavlja zunanjega napajanja PoE . Poskusite se ne povezati neposredno drug z drugim prek vmesnikov PoE. |
|
Funkcija mešanja |
Podpira tudi lokalne avdio, vgrajeni avdio HDMI in oddaljene avdio tokove omrežnega dostopa RTSP, ki vstopajo v mešalno mizo, in lahko dinamično izbira mešanje; podpira tudi vgrajeni zvočni vhod OPS, vgrajeni zvočni vhod za brezžično projekcijo zaslona (izbirno) in vgrajeni zvočni vhod brezžičnega govornega modula (izbirno), ki vstopa v mešalnik; |
|
Centralni nadzor |
Centralni nadzor z enim dotikom: preklop sistema, prilagoditev izhodne glasnosti, preklop vira signala, nadzor kamere, nadzor snemanja in oddajanja, daljinski klic, nadzor okolja itd. Podpira zagotavljanje 12 V napajanja nadzorne plošče prek vrat RELAY; |
|
Vmesnik za nadzor okolja |
3-way RS-232/485 vmesnik, 1*RS232/RS485 DEBUG, 2-way RELAY, 2-way I/O, 2-way infrardeči IR |
|
videokonferenca |
Podpira videokonferenčne klice H.323 od točke do točke in pošiljanje pomožnega toka; Podpira videokonferenčne klice SIP od točke do točke in pošiljanje pomožnega toka; En stroj podpira največ 6-party konferenc (prek protokola SIP), podpira ustvarjanje več konferenčnih predlog, podpira načrtovane konference in samodejno skliče konference glede na načrtovani čas; med konferenco lahko povabite nove terminale, da se pridružijo konferenci, ali pa terminal izločite iz konference; z enim klikom lahko utišate/vklopite zvok katerega koli prizorišča ali utišate/vklopite zvok vseh prizorišč; Pri uporabi protokola H.323 je podprta registracija GK in omogočeno klicanje prek kratkih številk; Pri uporabi protokola SIP je podprta registracija SIP in možni klici prek kratkih številk; |
|
Potisni tok |
Podprite pretakanje na najmanj 8 različnih platform za pretakanje v živo hkrati |
|
Funkcija prenosa v živo |
Podpira do 10-kanalno večvrstno oddajanje, oddajanje v živo in na zahtevo |
|
Funkcija snemanja |
Podpira uporabo kot distribucijski terminal za snemanje in oddajanje ter odjemalec, z največ 4 lokalnimi snemalnimi tokovi (ali snemanjem 1 4K slike), format datoteke za snemanje in oddajanje je MP4, podpira samodejno kopiranje bliskovnih pogonov USB, prisilna nadgradnja sistema USB ključka in obnovitev začetne konfiguracije, podpira upravljanje vsebine snemalne datoteke (prenos/izvoz/urejanje/brisanje) |
|
Notranji trdi disk |
Standardni 2TB 35-palčni trdi disk nadzornega razreda, ki ga je mogoče razširiti na 12TB trdi disk prek USB-ja |
|
Omrežna komunikacija |
Podpora za 4 -kanalno mešanje in predvajanje zvoka, podpora za spanje in bujenje omrežja, sistemsko preklop z enim dotikom |
|
Funkcija vzdrževanja |
Podpira upravljanje spletnega vmesnika, omogoča hitro konfiguracijo vrat naprave, podpira spreminjanje gesel za spletna vrata, spreminjanje naslova IP, ponastavitev na tovarniške nastavitve, nadgradnjo programske opreme, indikatorsko lučko, infrardeče učenje, upravljanje dnevnika, razhroščevanje serijskih vrat, oddaljeno odpravljanje napak Telnet, oddaljeno delovanje in upravljanje vzdrževanja |
|
Vgrajen računalniški modul OPS |
1) Modul računalnika OPS (različica Windows), standardna konfiguracija integriranega računalnika OPS 11. generacije, 16G pomnilnika, 512G trdega diska, nameščen z operacijskim sistemom Windows 11 Professional; 2) Namestite lahko funkcijo Tencent Conference, ki podpira uporabo zunanjih video in avdio signalov kot kamere in mikrofona Tencent Conference. Istočasno se lahko video vmesnik Tencent Conference oddaja prek lokalnega vmesnika HDMI OUT1 in ojača prek lokalnega avdio vmesnika; 3) Vmesnik HDMI OUT2 se uporablja kot edini vir pridobivanja za video vhod Tencent Conference; |
|
Funkcija brezžične projekcije zaslona |
1) Izbirni brezžični modul za projekcijo zaslona podpira brezžični prenos slik namizja prenosnega terminalskega računalnika/mobilnega telefona/PAD v hiperkonvergirana vozlišča v oblaku prek brezžičnega oddajnika za projekcijo zaslona ali odjemalca za projekcijo zaslona in izhod prek lokalnega vmesnika HDMI OUT za uresničitev brezžične skupne rabe funkcije, kot je deljenje slik/predstavitev/videodatoteka/pisarniško sodelovanje; 2) USB1 se uporablja za združevanje z brezžičnim oddajnikom za projekcijo zaslona; USB2 se uporablja za nadgradnjo programske različice modula za sprejem brezžične projekcije zaslona; 3) Anteno brezžičnega sprejemnega modula je mogoče razširiti do stropa konferenčne sobe, da izboljšate sprejemni signal brezžičnega projekcijskega zaslona; |
|
Vgrajen brezžični zvočni modul |
Izbirni modul brezžičnega mikrofona/sponke za ovratnico/slušalke, ki podpira združevanje s hiperkonvergiranimi vozlišči v oblaku kot vir zvoka za lokalno ojačitev zvoka, lokalno snemanje in oddajanje konferenčnega snemanja ter ojačitev govora na videokonferenci; UHF brezžični modul za sprejem govora, podpira 2 mikrofona, ki govorita hkrati; |
|
Namestitev |
Standardna namestitev telekomunikacijske omare 2 U, priporočljivo je, da jo namestite blizu periferne opreme, da zmanjšate delovno obremenitev ožičenja |
|
Velikost naprave |
Velikost izdelka: širina*višina*globina 436,8 mm*89 mm*320 mm |
|
Vhodna napetost in tok |
AC100~240V/50~60Hz |
|
Poraba energije naprave |
Brez izhoda za zunanji zvočnik in naprave s napajanjem preko POE: običajna poraba energije Ko sta priključena dva zunanja zvočnika in zunanja naprava s napajanjem preko POE: Poraba energije pri polni obremenitvi |
|
Teža opreme |
Neto teža celotnega stroja je 9,3 KG, skupna teža z embalažo pa 12 KG |
|
Delovna temperatura |
0~45 stopinj deluje |
|
Vlažnost Nadmorska višina |
10 % do 90 %, nadmorska višina manjša ali enaka 5000 m |
80W
350 W
