Pregled

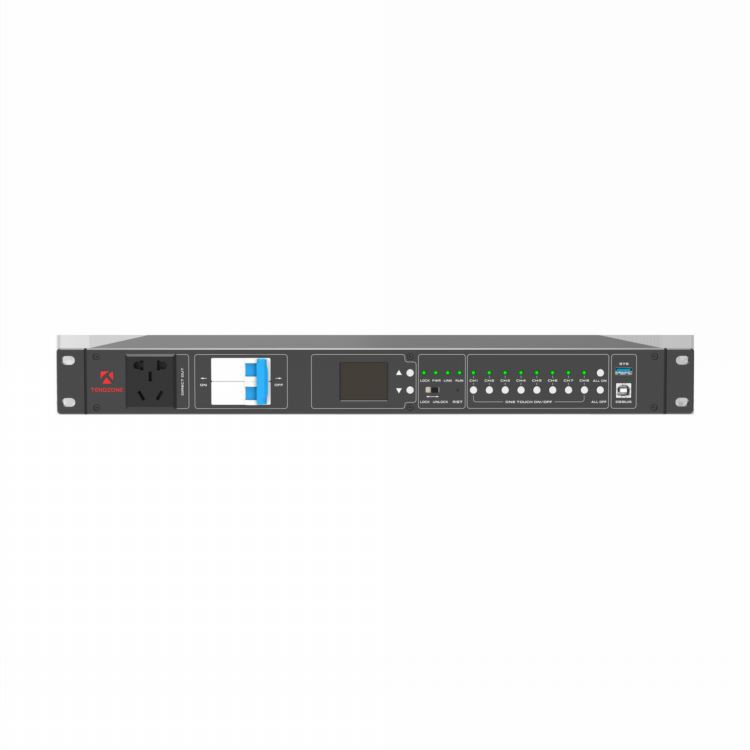

CC-9N je najnovejši pametni upravljalnik energije za delovanje in vzdrževanje, ki ga je predstavil Tendzone za splošno industrijo. Ta izdelek podpira inteligentno statistiko porabe energije, ki lahko prešteje posamezno porabo energije vsake izhodne zunanje naprave in lahko prešteje tudi skupno porabo energije vseh zunanjih naprav. Sprednja plošča je zasnovana z inteligentnim gumbom za vklop/izklop z enim ključem in ločenim gumbom za vklop/izklop za vsak kanal, ki lahko zadovolji potrebe po vklopu/izklopu vseh kanalov in vklopu/izklopu enega kanala hkrati.
Naprava ima vgrajeno zaščito pred preobremenitvijo, ki zagotavlja varno uporabo električne energije opreme. Primeren je za poveljniške in nadzorne centre, velike multimedijske konferenčne dvorane, večnamenske dvorane, oddajne sisteme, centre za usposabljanje, multimedijske učilnice, vrhunske vile, hotele, pametne domove itd. Lahko se široko uporablja v vladi/podjetjih, javna varnost, pravosodje, finance, promet, oborožena policija, izobraževanje, zdravstvo in druge industrije.
Lastnosti
Podpira konfiguracijo delovnih načinov naprave, vključno s sekvencerskim načinom in relejnim načinom. V načinu sekvencerja je mogoče konfigurirati vrstni red in zakasnitev vsakega preklopa kanala. V relejnem načinu je mogoče vsako preklop kanalov upravljati samo z ročnimi gumbi, spletnim ozadjem in nadzornimi ukazi.
Podpira posamezen nadzor vklopa/izklopa 8 vmesnikov izhodne moči prek ozadja spletne strani in nadzornih gumbov na sprednji plošči naprave ter podpira tudi popoln nadzor vklopa/izklopa 8 vmesnikov izhodne moči;
Običajno zaklepanje tipk proti nenamernemu dotiku: Da preprečite nenamerno delovanje na dotik, zaklenite ali odklenite tipko za nadzor izhodne moči prek gumba za zaklepanje na sprednji plošči naprave;
Napredno dovoljenje za preprečevanje nenamernega zaklepanja omrežja na dotik: podpira skrbnike, da se prijavijo v splet in konfigurirajo funkcijo zaklepanja ali odklepanja vseh nadzornih gumbov na sprednji plošči naprave, da preprečijo nenamerne dotike. Odklepanje je možno šele po opravljenem preverjanju skrbniških dovoljenj;
Zračno stikalo (prenapetostna zaščita): majhen odklopnik, 40A, 2P dvopolno zračno stikalo;
Zaščita pred strelo: z vezjem za dušenje prenapetosti;
Ko je popolnoma odprt ali popolnoma zaprt, je mogoče čas zakasnitve vsakega kanala nastaviti ločeno, z največjo zakasnitvijo 999 sekund in privzeto zakasnitvijo 1 sekunde;
Podprite platforme tretjih oseb za nadzor naprav prek omrežja, na daljavo pridobite vhodno napetost, vsak izhodni tok, porabo energije, porabo energije, delovne ure, neobičajne alarme in druge informacije, na daljavo preklopite izhod pametnega upravljalnika porabe za delovanje in vzdrževanje, konfigurirajte delovni način, čas zakasnitve vklopa, časovno stikalo in drugi parametri; omrežni vmesnik za daljinsko upravljanje (časovni vklop/izklop naprave), oddaljeni vmesnik za statistiko porabe energije (trenutni izhodni tok vsakega kanala, trenutna poraba energije vsakega kanala) in stanje delovanja posameznih vrat;
informacije o alarmu, ko je izhodni tok vsakega napajalnika prevelik ali premajhen. Trenutni prag alarma in časovni prag sta nastavljiva in nista privzeto omogočena. Informacije o alarmu se prek omrežja sporočijo platformi za oddaljeno upravljanje in vzdrževanje tretje osebe;
Ko je naprava izklopljena in nato znova vklopljena, samodejno preide v konfiguriran prednastavljeni način, vključno z: popolnim vklopom, popolnim izklopom in obnovitvijo stanja pred izpadom električne energije;
8 skupin časovnikov, ki jih lahko poljubno kombinirate; podpira konfiguracijo časa preklopa za vsak izhod, obdobje cikla pa je mogoče konfigurirati tako, da se izvede samo enkrat ali vsak dan, teden, mesec itd.;
Sprednja plošča ima nacionalno standardno 5-jedrno vtičnico za dolgo napajanje; zadnja plošča ima 5 nacionalnih standardnih 5-vtičnic z luknjami in 3 univerzalne 3-vtičnice z luknjami, od katerih je 8 vtičnic na zadnji plošči mogoče nadzorovati;
Sprednja plošča ima zaslon LCD, ki preverja in prikazuje informacije o delovanju naprave, kot so: ime naprave/model naprave/različica programske in strojne opreme, informacije o omrežju (naslov IP/naslov MAC), sistemski datum, statistika toka/napetosti/skupne moči vsak kanal in lahko spremlja stanje vsakega kanala;
Sprednja plošča ima 1 indikatorsko lučko LOCK proti nenamernemu zaklepanju na dotik, 1 lučko glavnega napajanja PWR, 1 lučko omrežja LINK, 1 lučko delovanja RUN in lučke stanja delovanja kanala CH1~CH8.

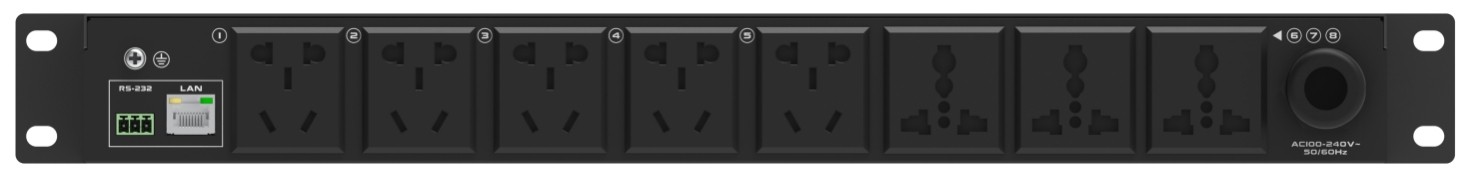

Zadnja plošča
Priljubljena oznake: pametni upravljalnik energije za delovanje in vzdrževanje, proizvajalci, dobavitelji, tovarna upravljalnika energije za pametno delovanje in vzdrževanje na Kitajskem
SPECIFIKACIJE
|
Funkcija strojne opreme |
|
|
Nastavitve načina |
Podpora za konfiguracijo delovnih načinov naprave, vključno z: načinom sekvencerja, načinom releja; Naprava je privzeto nastavljena na način sekvencerja, v katerem je mogoče konfigurirati vrstni red in zakasnitev vsakega preklopa kanala; v relejnem načinu je mogoče vsako preklopno kanalsko stikalo upravljati samo z ročnimi gumbi, spletnim zaledjem ali krmilnimi ukazi; |
|
Stikalo za izhodno moč |
Podpira nadzor vklopa/izklopa 8 vmesnikov izhodne moči prek ozadja spletne strani in gumbov za upravljanje na sprednji plošči naprave; Podpira tudi popoln nadzor vklopa/izklopa 8 vmesnikov izhodne moči; |
|
Vrsta vmesnika za napajanje |
Sprednja plošča ima eno nacionalno standardno 5-jedrno vtičnico za dolgo napajanje; zadnja plošča ima pet nacionalnih standardnih 5-vtičnic z luknjami in tri univerzalne 3-vtičnice z luknjami, od katerih je mogoče nadzorovati osem vtičnic na zadnji plošči. |
|
Centralni nadzorni vmesnik |
1-spot RS232 nadzor, 1-spot RJ45 nadzor omrežja; |
|
USB vmesnik |
1 vmesnik TYPE-A za nadgradnjo programske opreme; 1 vmesnik TYPE-B, ki se uporablja za razhroščevanje opreme; |
|
LCD zaslon |
Poizvedbeni prikaz LCD zaslona, kot so: ime naprave/model naprave/različica programske in strojne opreme, informacije o omrežju (naslov IP/naslov MAC), sistemski datum, statistika toka/napetosti/skupne moči vsakega kanala; |
|
LED indikator delovanja |
Sprednja plošča ima 1 indikatorsko lučko LOCK proti nenamernemu zaklepanju na dotik, 1 lučko glavnega napajanja PWR, 1 lučko omrežja LINK, 1 lučko delovanja RUN, na sprednji plošči pa so prikazane izhodne lučke delovnega stanja kanalov CH1~CH8; |
|
Zaklepanje tipk proti nenamernemu dotiku |
Da preprečite nenamerno delovanje, zaklenite ali odklenite gumb za nadzor izhodne moči prek gumba za zaklepanje na sprednji plošči naprave; |
|
Pozivni ton tipk |
Pri upravljanju nadzornih gumbov na sprednji plošči se sliši pozivni zvok; |
|
Zračno stikalo (prenapetostna zaščita) |
Miniaturni odklopnik, 40A, 2P dvopolno zračno stikalo; |
|
Zasnova zaščite pred strelo |
Z vezjem za dušenje prenapetosti; |
|
Največja moč obremenitve |
6500 W, napetost 220 V, skupni izhodni tok opreme je približno 30 A, največji izhodni tok posamezne vtičnice pa je 10 A; |
|
Vhodna moč |
100-230V AC, 50/60 Hz, vhod je opremljen s 3-jedrom 6-kvadratnega napajalnega kabla dolžine 1,8 metra gole žice (brez vtiča) |
|
Ponastavitev na tovarniške nastavitve |
Z gumbom za ponastavitev na tovarniške nastavitve |
|
Daljinski upravljalnik |
|
|
Vgrajena spletna stran |
Vgrajena spletna stran, podpira funkcijo upravljanja prijave uporabnikov, podpira vsak nadzor izhodne moči naprave, omrežja, nadgradnjo sistema, centralni nadzor in druge konfiguracije |
|
Sprememba uporabniškega gesla |
Podpora za spreminjanje uporabniškega gesla za prijavo |
|
Spletna statistika uporabnikov |
Statistika podpore uporabnikov, ki se trenutno prijavljajo v napravo |
|
Delovanje in vzdrževanje na daljavo |
Podpora platformam tretjih oseb za nadzor naprav prek omrežja, pridobivanje informacij na daljavo, kot so izhodna napetost, tok, poraba energije, poraba energije, delovni čas, neobičajni alarmi itd. vsakega kanala, daljinsko preklapljanje izhoda vsakega kanala, konfiguracija delovnega načina, zakasnitev vklopa, časovno stikalo in drugi parametri; zagotoviti omrežni vmesnik za daljinsko upravljanje (časovni vklop/izklop naprave), oddaljeni vmesnik za statistiko moči (trenutni izhodni tok vsakega kanala, trenutna poraba izhodne moči vsakega kanala); |
|
Funkcija alarma |
izdajanje informacij o alarmu, ko je izhodni tok vsakega napajalnika prevelik ali premajhen in sta prag alarmnega toka in časovni prag nastavljiva; Privzeto ni omogočeno; poročanje alarmnih informacij platformi za oddaljeno upravljanje in vzdrževanje tretje osebe prek omrežja; |
|
Nadzor serijskih vrat |
Podpira druge naprave za nadzor naprave prek serijskih vrat; podpira konfiguracijo parametrov serijskih vrat, kot so hitrost prenosa podatkov, podatkovni bit, preverjanje parnosti, stop bit itd. |
|
Nadzor omrežja |
Podpira protokol za nadzor omrežja TCP/UDP; inteligentno kaskadiranje je mogoče doseči prek omrežnega vmesnika RJ45 in hkrati je mogoče nadzorovati do 255 inteligentnih upravljalnikov napajanja za delovanje in vzdrževanje; |
|
Zagotovite API za nadzor naprave |
Naprava podpira zagotavljanje vmesnika API, je integrirana in upravljana s sistemi tretjih oseb ter nudi vmesnik websocket; |
|
Dodatne funkcije |
|
|
Napredno dovoljenje za preprečevanje nenamernega zaklepanja omrežja na dotik |
Skrbniki se lahko prijavijo v splet in konfigurirajo zaklepanje ali odklepanje vseh nadzornih gumbov na sprednji plošči naprave, da preprečijo nenamerne dotike. Odklepanje je možno le po opravljenem preverjanju skrbniškega pooblastila; |
|
Navadna ključavnica na dotik proti nenamernosti |
Podpira zaklepanje ali odklepanje gumba za nadzor izhodne moči prek gumba za zaklepanje na sprednji plošči naprave; |
|
Funkcija zakasnitve kanala |
Ko je popolnoma odprt ali popolnoma zaprt, je mogoče čas zakasnitve vsakega kanala nastaviti ločeno, z največjo zakasnitvijo 999 sekund in privzeto zakasnitvijo 1 sekunde; |
|
Obnovi pomnilniški način |
Ko je naprava izklopljena in nato znova vklopljena, samodejno preide v konfiguriran prednastavljeni način, vključno z: popolnoma vklopljeno, popolnoma izklopljeno in obnovitev v stanje pred izpadom električne energije |
|
Časovnik |
8 skupin časovnikov, ki jih lahko poljubno kombinirate; podpira konfiguracijo časa preklopa za vsak izhod, obdobje cikla pa je mogoče konfigurirati tako, da se izvede samo enkrat ali vsak dan, teden, mesec itd.; |
|
Poizvedba o statusu dela |
Podpira poizvedovanje parametrov delovnega stanja, kot so izhodna napetost, izhodni tok, moč, poraba energije, delovni čas itd. za vsak kanal; podpira poizvedovanje parametrov delovnega statusa prek spleta ali drugih platform; |
|
Statistika izhodne moči |
Statistika porabe električne energije 8 izhodnih priključkov; Podpirati poizvedovanje po statističnih informacijah prek spleta ali drugih platform; moč je mogoče ročno ponastaviti; |
|
Upravljanje sistema |
|
|
Informacije o sistemu |
Podpira spletni prikaz informacij o napravi, kot so ime naprave, vrsta naprave, model naprave, različica programske in strojne opreme, naslov MAC itd. |
|
Spremenite ime naprave |
Podpira spreminjanje imena naprave prek spleta; |
|
Konfiguracija sistema |
Podpora konfiguraciji časovne sinhronizacije, NTP, premostitve in drugih funkcij; |
|
Seznam storitev |
Podpira upravljanje osnovnih sistemskih storitev, spremlja stanje vsake osnovne sistemske storitve in lahko zažene in ustavi sistemske storitvene programe; |
|
WebDav |
Podpira nalaganje, prenašanje, ustvarjanje, spreminjanje in druge operacije na datotekah v napravi prek spleta; |
|
Konfiguracija omrežja |
Podpira omrežni naslov IP, masko podomrežja, privzeti prehod, DNS in druge konfiguracije; |
|
Nadzorni protokol |
Podpira protokol serijskih vrat, omrežni protokol TCP\UDP; |
|
Fizični parametri |
|
|
Delovno okolje |
Temperatura -10 stopinj -50 stopinj, vlažnost 10~80%, priporočena nadmorska višina Manj kot ali enako 2000 metrov |
|
Shranjevalno okolje |
Temperatura {{0}}~65 stopinj, vlažnost 0~95%, priporočena nadmorska višina Manj ali enako 2000 metrov |
|
Velikost opreme (širina*višina*globina) |
436,8 mm * 50 mm * 300 mm |
|
Teža izdelka |
Gola teža 4,5 KG, teža paketa 5,4 KG |
