Pregled izdelka

Ta visoko zmogljiva profesionalna preklopna naprava učinkovito upravlja avdio in video signale, zaradi česar je idealna za različne aplikacije, vključno z oddajanjem in televizijskimi projekti, multimedijskimi konferenčnimi dvoranami, zasloni z velikimi zasloni, televizijskim poučevanjem in ukazno/nadzornimi centri.

Podpira različne formate signalov, vključno s CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT in optičnimi, kar zagotavlja brezhibno preklapljanje in prenos med različnimi vrstami vhoda/izhoda

Lastnosti

32-vhodni in 32-izhodni vmesnik kartice za preklop avdio in video signala;
Tehnologija preklapljanja vodila, vsak signal ni mogoče prenašati le od točke do točke, temveč tudi samo prek kanala vodila, kar zagotavlja prikaz vseh slik signala v realnem času;
Tehnologija podvajanja frekvence in linije lahko izboljša prikaz slikovnih signalov s podvajanjem črte in frekvence;
Nemoteno navzkrižno preklapljanje, brez črnega zaslona, zataknjenega zaslona, tresenja, trganja itd. med postopkom preklapljanja;
Na voljo je več vrst signalov: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, optični;
Ločljivost je nastavljiva, podpira do 4096 x 2160P@60Hz;
Podpira izhodne kanale, ki jih je treba zapreti ali odpreti posamično ali v celoti;
Brezhibna vhodna kartica podpira funkcijo prikaza zaslona po meri s prekrivanjem znakov OSD, ki lahko prekrije in prikaže kitajsko vsebino po meri na katerem koli vhodnem kanalu zgoraj levo, spodaj levo, zgoraj desno, spodaj desno itd., barvo znakov pa je mogoče nastaviti ;
Podpira serijska vrata RS232, omrežje TCP/IP, nadzor na sprednji plošči, odprt protokol za nadzor;
Podpira nadzor uporabniškega vmesnika GUI in humaniziran dizajn;
spreminjanje in prilagajanje informacij EDID;
Podpira trenutno funkcijo poizvedbe o stanju vhodnega in izhodnega kanala naprave;
Podpira shranjevanje in klicanje več prizorov;
Signalna vrata podpirajo vročo priključitev.

Priljubljena oznake: 32x32 hibridna modularna video matrica, Kitajska 32x32 hibridna modularna video matrica proizvajalci, dobavitelji, tovarna

Gostitelj
opisati	Podpira do 32 vhodnih in 32 izhodnih vmesnikov za preklapljanje avdio in video signalov, podpira vročo zamenjavo
nadzor
Serijska krmilna vrata	DB9 RS232 ženski konektor
Pin Konfiguracija	Pin 2 TX, Pin 3 RX, Pin 5 GND
Panelna konstrukcija šasije	Vtični signal, 8 rež za vhodne kartice je mogoče vstaviti z 8 karticami za vhod signala, 8 rež za izhodne kartice je mogoče vstaviti z 8 karticami za izhod signala
Nadzor sprednje plošče	Gumb
konvencionalni
Delovna temperatura	-0-+50 stopnja
Relativna vlažnost	10%-90%
napajanje	AC 100-240V, 50/60Hz, poraba energije brez obremenitve gostitelja 60 W, brez plošče
Velikost ohišja (mm)
VMC{{0}}: 436,6 D x 320,0 Š x 221,5 V

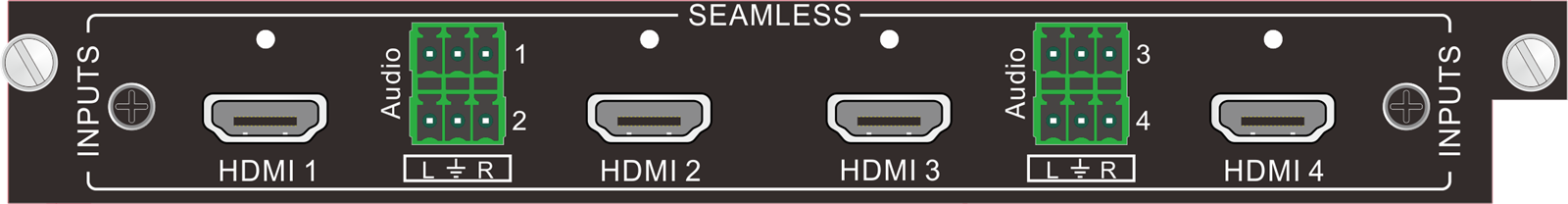

Kartica vhodnega signala-VMC-4I-HD-4K

Vhodni signal	4-kanalni signal HDMI, 4-kanalni analogni zvočni signal	Poraba energije	12.5W
Vhodni priključki	Tip A 19-ženski, 3-pinski vtični priključni blok	Barvna globina	8bit
Vrsta signala	HDMI, DVI-D, avtomatska identifikacija vhodnih signalov	pasovna širina	10,2 Gpbs
temperatura	0 stopinja - +50 stopinja	vlažnost	10% - 90%
Resolucija	Največja vhodna ločljivost 4096 x 2160P@60Hz, prilagodljiva vhodu
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
standard	Podpira HDMI1.4, HDCP2.2
Upravljanje EDID	Podpira učno funkcijo EDID
Druge lastnosti	Podpira nastavitve barvnosti, svetlosti, kontrasta, barvne temperature in vrednosti ostrine, podpira funkcijo prekrivanja znakov, vročo priključitev

Kartica vhodnega signala-VMC-4I-OF

Vhodni signal	4-kanalni signal iz optičnega vlakna, samodejno prepoznavanje vhodnega signala	Poraba energije	24W
Vhodni priključki	Modul z optičnimi vlakni	Vrste podatkov	DVI/HDMI
Najvišja stopnja	10,2 Gbps	Relativna vlažnost	10%-90%
temperatura	0 stopinja -+50 stopinja	Barvna globina	8-bitni, 10-bitni, 12-bitni, 16-bitni
Modul z optičnimi vlakni
Specifikacije vmesnika	LC vmesnik
Signal iz optičnih vlaken	9 nastavljivih ločljivosti, najvišja vhodna ločljivost je 4096x2160@30Hz
Oddajna razdalja	Uporabiti ga je treba z oddajnikom/sprejemnikom z optičnimi vlakni, največja razdalja prenosa enomodnega vlakna 4096x2160@30Hz je 2KM, večnačinovnega je 300M
Največja hitrost prenosa podatkov	10,2 Gbit/s
drugo
funkcija	Podpira funkcijo prekrivanja znakov in vročo zamenjavo

Kartica vhodnega signala-VMC-4I-HBT

Video vhod
Vhodni signal	4-kanalni HDBT signal, samodejna identifikacija vhodnega signala	Vhodna raven	TMDS 2,9V-3.3V
Vhodni priključki	RJ45, z rumeno-zeleno dvobarvno indikatorsko lučko	Vhodna impedanca	Diferencialni vod 100Ω
Poraba energije	21W
Avdio vhod
Vhodni signal	4-kanalni stereo signal	Vhodni priključki	3,5 mm avdio priključek
Vhodna impedanca	75Ω	Frekvenčni odziv	20Hz-20K Hz
nadzor
Kontrolni signal	4-način krmilnega signala RS232	Nadzorna vrata	3-pin priključni blok
protokol	Podpira protokol RS232, podpira IR, dvosmerni pregleden prenos RS232
konvencionalni
Dobiček	0 dB	pasovna širina	10,2 Gbps
Resolucija	Podpira do 1920×1080@60Hz	Preslušavanje	<-50dB@5MHz
Oddajna razdalja	1080p Manj ali enako 70 m	Stopnja preklopa	200 ns (največ)
Delovna temperatura	-10 stopinja -+40 stopinja	Relativna vlažnost	10%-90%
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
Standard HDMI	Podpira HDMI1.4a
EDID, HDCP	Podpira ročno upravljanje EDID, združljivo s HDCP1.4
Druge lastnosti	Podpira nastavitve barvnosti, svetlosti, kontrasta, barvne temperature in vrednosti ostrine, funkcijo prekrivanja znakov, vročo priključitev in funkcijo zunanjega napajanja PoH

Kartica vhodnega signala-VMC-2I-HBT-4K

Video vhod
Vhodni signal	2 -kanalni signal HDBT, samodejno prepoznavanje vhodnega signala	Vhodna raven	TMDS 2,9V-3.3V
Vhodni priključki	RJ45, z rumeno-zeleno dvobarvno indikatorsko lučko	Vhodna impedanca	Diferencialni vod 100Ω
Poraba energije	21W
Avdio vhod
Vhodni signal	2- način stereo signala	Vhodni priključki	3,5 mm avdio priključek
Vhodna impedanca	75Ω	Frekvenčni odziv	20Hz-20K Hz
nadzor
Kontrolni signal	2- način krmilnega signala RS232	Nadzorna vrata	3-pin priključni blok
protokol	Podpira protokol RS232, podpira IR, dvosmerni pregleden prenos RS232
konvencionalni
Dobiček	0 dB	pasovna širina	10,2 Gbps
Resolucija	Podpira do 4096 x 2160P@30Hz	Preslušavanje	<-50dB@5MHz
Oddajna razdalja	1080p Manj ali enako 70 m	Stopnja preklopa	200 ns (največ)
Delovna temperatura	-10 stopinja -+40 stopinja	Relativna vlažnost	10%-90%
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
Standard HDMI	Podpira standard HDMI1.4
EDID, HDCP	Podpira ročno upravljanje EDID, podpira HDCP2.2 in nazaj združljiv
Druge lastnosti	Podpira nastavitve barvnosti, svetlosti, kontrasta, barvne temperature in vrednosti ostrine, funkcijo prekrivanja znakov, vročo priključitev in funkcijo zunanjega napajanja PoH

Kartica vhodnega signala-VMC-4I-DV

Vhodni signal	4-way signal DVI	Vhodna raven	TMDS 2,9V-3.3V
Vhodni priključki	Ženska vrata DB24+5	Vhodna impedanca	75Ω
Poraba energije	10W
konvencionalni
Dobiček	0 dB	pasovna širina	Največja hitrost prenosa podatkov 4,95 Gbit/s
Video signal	DVI, HDMI, VGA, C-VIDEO, YPbPr, avtomatska identifikacija vhodnih signalov	Največji časovni zamik	5nS(±1nS)
Vrste podatkov	8bit	Preslušavanje	<-50dB@5MHz
Stopnja preklopa	200 ns (največ) preslušavanje	Resolucija	Podpira do 1920 × 1200 pri 60 Hz
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
Hitrost vzorčenja zvoka	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Upravljanje EDID in DDC	Podpira razširjeno identifikacijo zaslona (EDID) in kanal podatkov zaslona (DDC) z uporabo standardov DVI in HDMI
Upravljanje HDCP	Podpira širokopasovno zaščito digitalne vsebine (HDCP) in uporablja standarda DVI in HDMI1.3
Druge lastnosti	Podpira nastavitve barvnosti, svetlosti, kontrasta, barvne temperature in vrednosti ostrine, funkcijo prekrivanja znakov, vročo priključitev

Kartica vhodnega signala-VMC-4I-HD

Vhodni signal	4-kanalni signal HDMI (združljiv z DVI), 4-kanalni analogni zvočni signal	Poraba energije	10W
Vhodni priključki	Tip A 19-ženski, 3-pinski vtični priključni blok	Barvna globina	8 & 10 & 12 bit
Vrsta signala	HDMI, DVI-D, avtomatska identifikacija vhodnih signalov	pasovna širina	6,75 Gpbs
temperatura	0 stopinja - +50 stopinja	vlažnost	10% - 90%
standard	Podpira HDMI1.3, združljiv s standardom HDCP	Resolucija	Podpira do 1920×1080@60Hz
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
Upravljanje EDID in DDC	Podpira razširjeno identifikacijo zaslona (EDID) in kanal podatkov zaslona (DDC) z uporabo standardov DVI in HDMI
Druge lastnosti	Podpira nastavitve barvnosti, svetlosti, kontrasta, barvne temperature in vrednosti ostrine, funkcijo prekrivanja znakov, vročo priključitev

Kartica vhodnega signala-VMC-4I-VG

Video vhod
Vhodni signal	4-smerni signal VGA		Vhod za sklopko	Samo AC sklopka
Vhodni priključki	15-ženska vrata tipa D		Vhodna raven	{{0}}.5-2.0Vp-p
Vhodna impedanca	75Ω
Avdio vhod
Vhodni signal		4 kanali analognih avdio signalov		Avdio vhodna impedanca	>10KΩ
Vhodni priključki		3-pin priključni blok		Vhodna impedanca	75Ω
Frekvenčni odziv		20Hz-20K Hz
konvencionalni
Dobiček	0 dB		Pasovna širina	YPbPr: 170MHz; C-VIDEO: 150MHz; VGA: 170MHz
Stopnja preklopa	200 ns (največ)		Preslušavanje	<-50dB@5MHz
Video signal	VGA (RGBHV), YPbPr, C-VIDEO, avtomatska identifikacija vhodnih signalov
Chroma Space	Podpira prilagajanje barvnega prostora: YCBCR\RGB			Resolucija	Podpira do 1920×1200 pri 60Hz
Poraba energije	12W
Druge lastnosti	Podpira nastavitve barvnosti, svetlosti, kontrasta, barvne temperature in vrednosti ostrine; funkcija prekrivanja znakov; vroča vtičnica; samodejno popravljanje vhodnega signala VGA; obnovitev enih vrat na tovarniške nastavitve

Kartica vhodnega signala-VMC-4I-AV

Vhodni signal		4-kanalni signal CVBS, 4-kanalni analogni zvočni signal		Podprti zvočni formati		stereo
Vhodni priključki		BNC konektor, 3-pin vtični priključni blok		Standardno		Podpira formate PAL in NTSC
Poraba energije		11W		Resolucija		7 nastavljivih stopenj, do 1920×1080@60Hz
konvencionalni
Audio Noise Floor		-80dB		Največje popačenje zvoka		2.0V
Delovna temperatura		0 stopinja - +50 stopinja		Relativna vlažnost		10% - 90%
pasovna širina		6,75 Gbps		Funkcija samodejnega spreminjanja velikosti črt		podporo
Druge lastnosti		Podpira nastavitve barvnosti, svetlosti, kontrasta, barvne temperature in vrednosti ostrine; funkcija prekrivanja znakov; hot plug
	Kartica vhodnega signala-VMC-4I-SD

	Vhodni signal		4-kanalni signal SDI (vsak z enim izhodom zanke SDI)		Vhodna raven		TMDS 2,9V-3.3V
	Vhodni priključki		BNC priključki		Vhodna impedanca		75Ω
	Video signal		SDI, HD-SDI, 3G-SDI, avtomatska identifikacija vhodnih signalov		Poraba energije		14W
	konvencionalni
	Barvna globina		8&10&12bit		Delovna razdalja		1080p Manj kot ali enako 100 m (uporabite visokokakovostno žico)
	pasovna širina		6,75 Gbps		Največja ločljivost		1080p pri 60Hz
	Delovna temperatura		0 stopinja - +50 stopinja		Relativna vlažnost		10% - 90%
	Funkcija podvajanja vrstic		podporo		Resolucija		Podpira do 1920×1080@60Hz;
	Druge lastnosti		Podpira nastavitve barvnosti, svetlosti, kontrasta, barvne temperature in vrednosti ostrine; funkcija prekrivanja znakov; hot plug

Kartica vhodnega signala-VMC-4I-HV

Vhodni signal	2-smerni signal HDMI (združljiv z DVI); 2-way VGA signal; 4-kanalni stereo zvočni signal		Poraba energije	12W
Vhodni priključki	Tip A 19-pin ženski konektor; 15-ženski konektor tipa D; 3-pin priključni blok
Resolucija	Podpira do 1920×1080@60Hz
konvencionalni
Vrata HDMI:
Barvna globina	8 & 10 & 12 bit		Vrsta signala	HDMI, DVI-D, avtomatska identifikacija vhodnih signalov
pasovna širina	6,75 Gpbs		temperatura	0 stopinja - +50 stopinja
vlažnost	10% - 90%
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
standard	Podpira HDMI1.3, združljiv s standardom HDCP
Upravljanje EDID in DDC	Podpira razširjeno identifikacijo zaslona (EDID) in kanal podatkov zaslona (DDC)
Vrata VGA:
Vhod za sklopko	Samo AC sklopka	Vhodna raven			{{0}}.5-2.0Vp-p
Vhodna impedanca	75Ω	Frekvenčni odziv			20Hz-20K Hz
Dobiček	0 dB	Preslušavanje			<-50dB@5MHz
Stopnja preklopa	200 ns (največ)	Chroma Space			Podpira prilagoditev YCBCR\RGB
Video signal	VGA (RGBHV), YPbPr, C-VIDEO, avtomatska identifikacija vhodnih signalov
Druge funkcije	Podpira samodejno popravljanje vhodnega signala VGA in ponastavitev na tovarniške nastavitve z enimi vrati
funkcija	Podpira vročo priključitev in izključitev, podpira barvnost, svetlost, kontrast, barvno temperaturo in nastavitve vrednosti ostrine, podpira funkcijo prekrivanja znakov

Kartica izhodnega signala-VMC-4O-HD-4K

Izhodni signal	4-kanalni signal HDMI, 4-kanalni analogni zvočni signal	Poraba energije	12.5 W
Izhodni priključki	Tip A 19-ženski, 3-pinski vtični priključni blok	Barvna globina	8bit
konvencionalni
Vrsta signala	HDMI, DVI-D	pasovna širina	10,2 Gpbs
temperatura	0 stopinja - +50 stopinja	vlažnost	10% - 90%
Resolucija	8 nastavljivih stopenj, do 4096 x 2160@60Hz
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
standard	Podpira HDMI1.4, HDCP2.2
Upravljanje EDID in DDC	Podpira učno funkcijo EDID in komunikacijo DDC
Druge funkcije	Podpira nastavitev izhodne oblike, neodvisen prenos zvočnega signala in vročo priključitev prek ukazov

Izhodna signalna kartica-VMC-4O-OF

Izhodni signal	4-way signal iz optičnega vlakna	Poraba energije	32W
Izhodni priključki	Modul z optičnimi vlakni	Najvišja stopnja	10,2 Gbps
Vrste podatkov	DVI/HDMI	temperatura	0 stopinja -+50 stopinja
Relativna vlažnost	10%-90%	Barvna globina	8-bitni, 10-bitni, 12-bitni, 16-bitni
Resolucija	Podpira 36 nastavljivih ločljivosti, z najvišjo izhodno ločljivostjo 4K pri 30Hz
Modul z optičnimi vlakni
Specifikacije vmesnika	LC vmesnik
Signal iz optičnih vlaken	Največja prenosna razdalja enomodnega optičnega vlakna je 2KM, večmodnega pa 300M
Oddajna razdalja	Razdalja prenosa 4K30: enosmerna optična vlakna imajo največjo razdaljo prenosa 2KM, večnačinovnost pa 300M
Druge funkcije
Podpora za nastavitev izhodne oblike prek navodil, podpora za vročo priključitev in odklop

Izhodna signalna kartica-VMC-4O-HBT

Video izhod
Izhodni signal	4-kanalni signal HDBT	Izhodna raven	TMDS 2,9V-3.3V
Izhodni priključki	RJ45, z rumeno-zeleno dvobarvno indikatorsko lučko	Izhodna impedanca	Diferencialni vod 100Ω
Poraba energije	21W
Avdio izhod
Izhodni signal	4-kanalni stereo signal	Izhodni priključki	3,5 mm avdio priključek
Izhodna impedanca	75Ω	Frekvenčni odziv	20Hz-20K Hz
nadzor
Kontrolni signal	4-način krmilnega signala RS232	Nadzorna vrata	3-pin priključni blok
protokol	Podpira protokol RS232
konvencionalni
Dobiček	0 dB	pasovna širina	10,2 Gbps
Resolucija	Podpora do 1080p brezhibno	Preslušavanje	<-50dB@5MHz
Oddajna razdalja	1080p Manj ali enako 70 m	Stopnja preklopa	200 ns (največ)
Delovna temperatura	-10 stopinja -+40 stopinja	Relativna vlažnost	10%-90%
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
Standard HDMI	Podpira HDMI1.4, združljiv s HDCP 2.2
Upravljanje EDID in DDC	Podpira ročno upravljanje EDID in komunikacijsko funkcijo DDC
Resolucija	Podpira 36 nastavljivih ločljivosti, z najvišjo izhodno ločljivostjo 1920×1080@60Hz
Oddajna razdalja	Razdalja prenosa 1920×1080P60Hz do 70 metrov
Druge funkcije	Podpira nastavitev izhodnega formata, funkcije vročega vklopa in zunanjega napajanja PoH prek ukazov

Izhodna signalna kartica-VMC-2O-HBT-4K

Video izhod
Izhodni signal	2- signal HDBT	Izhodna raven	TMDS 2,9V-3.3V
Izhodni priključki	RJ45, z rumeno-zeleno dvobarvno indikatorsko lučko	Izhodna impedanca	Diferencialni vod 100Ω
Poraba energije	21W
Avdio izhod
Izhodni signal	2- način stereo signala	Izhodni priključki	3,5 mm avdio priključek
Izhodna impedanca	75Ω	Frekvenčni odziv	20Hz-20K Hz
nadzor
Kontrolni signal	4-način krmilnega signala RS232	Nadzorna vrata	3-pin priključni blok
protokol	Podpira protokol RS232
konvencionalni
Dobiček	0 dB	pasovna širina	10,2 Gbps
Resolucija	Podpira do 4096 x 2 160@ 30Hz	Preslušavanje	<-50dB@5MHz
Oddajna razdalja	1080p manj kot ali enako 70m, 4K manj kot ali enako 40M	Stopnja preklopa	200 ns (največ)
Delovna temperatura	-10 stopinja -+40 stopinja	Relativna vlažnost	10%-90%
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
Standard HDMI	Podpira HDMI1.4, združljiv s HDCP 2.2
Upravljanje EDID in DDC	Podpira ročno upravljanje EDID in komunikacijsko funkcijo DDC
Resolucija	Podpira 36 nastavljivih ločljivosti, z najvišjo izhodno ločljivostjo 4096 x 2 160@ 30Hz
Oddajna razdalja	Podpira 4K do 40M razdalje, 1080P do 70M
Druge funkcije	Podpira nastavitev izhodnega formata, funkcije vročega vklopa in zunanjega napajanja PoH prek ukazov

Izhodna signalna kartica-VMC-4O-DV

Izhodni signal	4-way signal DVI	Izhodna raven	TMDS 2,9V-3.3V
Izhodni priključki	Ženska vrata DB24+5	Izhodna impedanca	75Ω
Poraba energije	6W

konvencionalni
Dobiček	0 dB	pasovna širina	4,95 Gbit/s
Video signal	DVI, HDMI, VGA, C-VIDEO, YPbPr	Največji časovni zamik	5nS(±1nS)
Vrste podatkov	8bit	Preslušavanje	<-50dB@5MHz
Resolucija	36 nastavljivih stopenj, do 1920×1200@60Hz	Stopnja preklopa	200 ns (največ) preslušavanje
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
Hitrost vzorčenja zvoka	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Upravljanje EDID in DDC	Podpira razširjeno identifikacijo zaslona (EDID) in kanal podatkov zaslona (DDC) z uporabo standardov DVI in HDMI
Upravljanje HDCP	Podpira širokopasovno zaščito digitalne vsebine (HDCP) in uporablja standarda DVI in HDMI1.3
Druge funkcije	Podpira nastavitev izhodne oblike in vročo priključitev prek ukazov

Kartica izhodnega signala-VMC-4O-HD

Izhodni signal	4-kanalni signal HDMI (združljiv z DVI), 4-kanalni analogni zvočni signal	Poraba energije	8W
Izhodni priključki	Tip A 19-ženski, 3-pinski vtični priključni blok	Barvna globina	8bit
Vrsta signala	HDMI, DVI-D	pasovna širina	6,75 Gpbs
temperatura	0 stopinja - +50 stopinja	vlažnost	10% - 90%
Resolucija	36 nastavljivih ločljivosti, do 1920×1200@60Hz
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
standard	Podpira HDMI1.3, združljiv s HDCP
Upravljanje EDID in DDC	Podpira učno funkcijo EDID in prikaz podatkovnega kanala (DDC)
Druge funkcije	Podpora za nastavitev izhodne oblike prek navodil, podpora za vročo priključitev

Izhodna signalna kartica-VMC-4O-VG

Video izhod
Izhodni signal	4-smerni signal VGA	Tip stikala	Navpični razmik
Izhodni priključki	15-ženska vrata tipa D	Izhodna raven	{{0}}.5-2.0Vp-p
Izhodna impedanca	75Ω	Resolucija	36 nastavljivih ločljivosti, do 1920×1200@60Hz
Vrsta signala	Podpira formate signalov VGA, YPBPR, C-VIDEO
Avdio izhod
Izhodni signal	4 kanali analognih avdio signalov	Izhodna impedanca	75Ω
Izhodni priključki	3-pin priključni blok	Frekvenčni odziv	20Hz-20K Hz
konvencionalni
Dobiček	0 dB	Stopnja preklopa	200 ns (največ)
Preslušavanje	<-50dB@5MHz	Poraba energije	6W
Druge funkcije	Podpira nastavitev izhodne oblike in vročo priključitev prek ukazov

Izhodna signalna kartica-VMC-4O-AV

Izhodni signal	4-kanalni signal CVBS, 4-kanalni analogni zvočni signal	Resolucija	480I in 576I dve ločljivosti sta nastavljivi
Izhodni priključki	BNC konektor, 3-pin vtični priključni blok	Izhodni zvočni format	stereo
Poraba energije	9W	Oddajna razdalja	Manj kot ali enako 100 m (uporabite visokokakovostno žico)
konvencionalni
Audio Noise Floor	-80dB	Največje popačenje zvoka	2.0V
Delovna temperatura	0 stopinja - +50 stopinja	Relativna vlažnost	10% - 90%
pasovna širina	6,75 Gbps	Standardno	Podpira formate PAL in NTSC
Druge funkcije	Podpira nastavitev izhodne oblike in vročo priključitev prek ukazov

Izhodna signalna kartica-VMC-4O-SD

Izhodni signal	4-kanalni signal SDI (vsak z enim izhodom zanke SDI)	Izhodna raven	TMDS 2,9V-3.3V
Izhodni priključki	BNC priključki	Izhodna impedanca	75Ω
Video signal	SDI, HD-SDI, 3G-SDI	Poraba energije	15W
Resolucija	7 nastavljivih ločljivosti, do 1920×1200@60Hz
konvencionalni
Barvna globina	8&10&12bit	Delovna razdalja	1080p Manj kot ali enako 100 m (uporabite visokokakovostno žico)
pasovna širina	6,75 Gbps	Največja ločljivost	1080p pri 60Hz
Delovna temperatura	0 stopinja - +50 stopinja	Relativna vlažnost	10% - 90%
Druge funkcije	Podpira nastavitev izhodne oblike in vročo priključitev prek ukazov

Izhodna signalna kartica-VMC-4O-HV

Izhodni signal	2-smerni signal HDMI (združljiv z DVI); 2-way VGA signal; 4-kanalni stereo zvočni signal	Poraba energije	8W
Izhodni priključki	Tip A 19-pin ženski konektor; 15-ženski konektor tipa D; 3-pin priključni blok
Resolucija	36 nastavljivih ločljivosti, do 1920×1200@60Hz
konvencionalni
Vrata HDMI:
Barvna globina	8 bitov	Vrsta signala	HDMI, DVI-D
pasovna širina	6,75 Gpbs	temperatura	0 stopinja - +50 stopinja

vlažnost	10% - 90%
Zvočni format	Vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD, zunanji zvok podpira format PCM
standard	Podpira HDMI1.3, združljiv s HDCP
Upravljanje EDID in DDC	Podpira učno funkcijo EDID in komunikacijsko funkcijo DDC
Vrata VGA:
Izhodna raven	{{0}}.5-2.0Vp-p	Izhodna impedanca	75Ω
Vrsta signala	VGA, YPBPR, C-VIDEO
Tip stikala	Navpični razmik	Frekvenčni odziv	20Hz-20K Hz
Dobiček	0 dB	Preslušavanje	<-50dB@5MHz
Stopnja preklopa	200 ns (največ)
Pasovna širina	YPbPr: 170MHz; C-VIDEO: 150MHz; VGA: 170MHz
Video signal	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
drugo
Podpira nastavitev izhodne oblike in vročo priključitev prek ukazov

Kartica za predogled signala-VMC-4P-OB

vmesnik	2 priključka RJ45	Možnost predogleda	Omogoča predogled 4 video virov hkrati
Protokoli in standardi	Tehnologija kodiranja H.264, standardni protokol RTSP	Poraba energije	15W
Resolucija	Ločljivost vsakega kanala predvajanja videa lahko doseže 720p, ločljivost predogleda pa lahko spremenite z ukazi
nadzor	Podpira matrični nadzor, podpira funkcijo pomnilnika ob izklopu

IP dekodirna kartica-VMC-4I-IP

vmesnik	2 priključka RJ45	Zmogljivost dekodiranja	Podpira 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz dekodiranje
Avdio vmesnik	Avdio vhod 1/2/3/4: rezerviran zunanji avdio vmesnik	Poraba energije	1 3 W
Resolucija	Podpira dostop rtsp/rtp/rtpo TCP	drugo	Z izklopljenim pomnilnikom
nadzor	Podpira protokol onvif2.6, podpira identifikacijo naprav onvif, podpira dostop do toka protokola onvif, podpira nadzor PTZ onvif

Signal HDMI 70m HDBaseT oddajnik-VHBT-HD-70T

Za uporabo z vhodno kartico HDBaseT in vhodno kartico 4K HDBaseT
vstopiti	1-način HDMI	Vhodni priključki	Tip A 19-pin ženski konektor
Izhod	1 -way HDBaset	Izhodni priključki	Terminali RJ-45
Nadzorni vmesnik	1 kanal IR IN, 1 kanal IR OUT, 1 dvosmerni RS232	Nadzorne funkcije	Podpira CEC, IR, RS232 dvosmerni pregleden prenos
standard	Skladen s standardoma HDCP2.2 in HDMI1.4	Resolucija	Podpira do 3840×2160@30Hz
Delovna temperatura	0~50 stopinj	vlažnost	10% ~ 90%
Največja poraba energije	14W	Mere (mm)	115L x 109W x 16.2H
Oddajna razdalja	Razdalja prenosa 1920×1080P60Hz do 70 metrov, razdalja prenosa 3840×2160@30Hz do 40 metrov
drugo	Podpira dvosmerno funkcijo PoC in nadgradnjo vdelane programske opreme RS232

Signal HDMI 70m HDBaseT sprejemnik-VHBT-HD-70R

Uporabite z izhodno kartico HDBaseT, izhodno kartico 4K HDBaseT
vstopiti	1 -way HDBaset	Vhodni priključki	Tip A 19-pin ženski konektor
Izhod	1-način HDMI	Izhodni priključki	Terminali RJ-45
Nadzorni vmesnik	1 kanal IR IN, 1 kanal IR OUT, 1 dvosmerni RS232	Nadzorne funkcije	Podpira CEC, IR, RS232 dvosmerni pregleden prenos
standard	Skladen s standardoma HDCP2.2 in HDMI1.4	Resolucija	Podpira do 3840×2160@30Hz
Delovna temperatura	0~50 stopinj	vlažnost	10% ~ 90%
Največja poraba energije	14W	Mere (mm)	115L x 109W x 16.2H
Oddajna razdalja	Razdalja prenosa 1920×1080P60Hz do 70 metrov, razdalja prenosa 3840×2160@30Hz do 40 metrov
drugo	Podpira dvosmerno funkcijo PoC in nadgradnjo vdelane programske opreme RS232

32x32 hibridna modularna video matrica

Pregled izdelka

Lastnosti

Morda vam bo všeč tudi

Pošlji povpraševanje
