Krmilnik video stene Tendzone VHM-0203D je nova generacija opreme za inteligentno obdelavo slik, ki jo je na novo lansiralo naše podjetje. Arhitektura čiste strojne opreme FPGA podpira okna, superpozicijo in gostujoči prikaz večkanalnih signalov polne visoke ločljivosti; ne more samo prikazati dinamične slike na več zaslonih, ampak tudi prikazati več dinamičnih slik na enem zaslonu, da doseže funkcijo spajanja več oken; slika ima izjemno nizko zakasnitev, brez diskretizacije in izgube okvirja, kar omogoča popolno predstavitev slike.
Posebej je zasnovan za priložnosti, ki zahtevajo visokokakovosten prikaz več video slik, in je primeren za različne industrije, kot so varnostni nadzor, vojaško poveljstvo, izobraževanje in raziskave, vladne agencije, informacijsko založništvo, oglaševalski mediji, razstave, prodaja gospodinjskih aparatov, predstave in zabava itd.
Lastnosti
- Celotna strojna arhitektura FPGA, modularna zasnova, hibridna vtičnična struktura, brez vgrajenega operacijskega sistema in odlična zmogljivost obdelave slik;
- Podpira brezhibno navzkrižno preklapljanje, brez črnega zaslona, zataknjenega zaslona, tresenja, trganja itd. med postopkom preklapljanja;
- Podpira spajanje velikih zaslonov LCD in LED;
- Podpira več vhodnih formatov signalov, 4K@60Hz HDMI/DP vhod, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Podpira izpis pri kateri koli ločljivosti. Izhodna kartica 4K podpira največjo ločljivost 4096x2160@30, največ 4096 slikovnih pik in največ 3840 slikovnih pik. Izhodna kartica 2K podpira največjo ločljivost 1920x1200@60, največ 2560 slikovnih pik in največ 1920 slikovnih pik.
- Način nadzora: WEB, serijska vrata RS232 in vrata LAN;
- Ukazi serijskih vrat lahko realizirajo klicanje scene, shranjevanje scene, kroženje scene, preklapljanje signala, poizvedbo in nastavitev IP itd.
- Podpora vira vhodnega signala OSD funkcija prikaza znakov po meri, nastavite lahko pisavo znakov, velikost, barvo, prosojnost, položaj itd.
- Podpira SPLETNI nadzor, podpira računalnike, mobilne telefone, tablice in druge naprave za nadzor sistema ter je združljiv z več brskalniki. Preko spletnega uporabniškega vmesnika je mogoče izvesti zaznavanje povezave signalne plošče, preklapljanje signala, klic prizora, shranjevanje prizora, anketiranje prizora, spletno upravljanje nadgradnje, ponastavitev na tovarniške nastavitve itd. (napredna nadzorna kartica);
- Podpira predogled signala vhodnega vira in prikaz odmeva slike na velikem zaslonu (napredna nadzorna kartica);
- Podpira drsni prikaz podnapisov in prikaz zemljevida v ozadju ultra visoke ločljivosti (napredna nadzorna kartica);
- Podpira zaznavanje vseh vhodnih signalov v realnem času, kar uporabnikom olajša opazovanje in zaznavanje stanja dostopa do vhodnih signalov;
- Podpira poljubno odpiranje oken, prekrivanje, gostovanje, razdeljevanje, povečevanje, raztezanje in rezanje slik;
- Podpira prikaz slike v sliki, prikaz prekrivanja slike, večzaslonski prikaz na enem zaslonu in funkcije spajanja velikega zaslona;
- Vrstni red plasti in nastavitve lastnosti prekrivnega okna je mogoče realizirati s programsko opremo gostiteljskega računalnika;
- Izhodni zaslon podpira do 8 oken na enem zaslonu;
- En sam vhodni vir podpira poljubno okno;
- Vhodne in izhodne plošče podpirajo vročo zamenjavo;
- Podpora za shranjevanje scene, klicanje scene, predogled scene in glasovanje scene;
- Podpira uvoz in izvoz konfiguracije spajanja;
- Podpira obrezovanje in prikaz katerega koli položaja vira signala, isti signal pa lahko podpira štiri obrezovanja;
- Podpira prednastavljen način odpiranja oken in prilagodljivo klicanje;
- Podpira spletno nadgradnjo celotnega stroja, kar olajša vzdrževanje in remont.
Priljubljena oznake: hibridni modularni video stenski krmilnik, proizvajalci, dobavitelji, tovarna hibridnih modularnih video stenskih krmilnikov
SPECIFIKACIJE
|
Splošna zmogljivost |
|
|
Specifikacije šasije |
2 U |
|
Reža za vhodno kartico |
2 |
|
Reža za izhodno kartico |
3 |
|
Največje število vhodnih kanalov |
8 -način |
|
Največje število izhodnih kanalov |
Pot 12 |
|
Vhodna ločljivost |
Najvišja podprta ločljivost je 3840 × 2160 pri 60 Hz |
|
Izhodna ločljivost |
Največja podprta ločljivost 4096x2160@30 Hz |
|
Število oken |
Posamezen zaslon podpira do 8 zaslonov |
|
Vnos |
|
|
1 HDMI/1 DP (Izberi enega) |
Podpira HDMI 2.0, podpira DP1.2, združljiv s HDCP, podpira ločljivost 4096*2160@60Hz in 3840*2160@60Hz |
|
2-kanal DP |
Podpora DP1.1, ločljivost podpira 4096*2160@30Hz in 3840X2160@30 , |
|
2-kanal HDMI |
Podpira HDMI 1.4, združljiv s HDCP, ločljivost podpira 4096*2160@30Hz in 3840*2160@30Hz |
|
4-kanal HDMI |
Podpira HDMI 1.3, združljiv s HDCP, podpira ločljivost 1920 x 1200 pri 60Hz |
|
4-kanal DVI |
DVI je združljiv s HDMI, podpira standard HDCP in podpira ločljivost 1920 x 1200 pri 60Hz , |
|
4-kanal VGA |
Standard signala VGA, ločljivost podpira 1920x1080P pri 60Hz , |
|
4-kanalni SDI |
Združljivo s HD-SDI, 3G SDI, SD I, ločljivost podpira 1920x1080P pri 60Hz |
|
4-kanal CVBS |
Format signala CVBS, ločljivost podpira PAL: 720x576I, NTSC: 720x480I |
|
Osnovna kontrolna kartica |
Podpira lokalni logični nadzor, nadzor 232, kot je odpiranje oken, gostovanje itd. 2. Podpora za hitri centralni nadzor RS232 3. Podpora za nadzor zanke RS232 |
|
Napredna nadzorna kartica |
Osnovni zemljevid, podnapisi, odmev (8 kanalov), predogled, SPLETNE funkcije v enem, vključno s funkcijo nadzorne kartice osnovne različice |
|
Izhod |
|
|
DVI |
DVI je združljiv s HDMI z največjo ločljivostjo 1920x1200 pri 60Hz , podpira 1920×1200@60Hz |
|
HDMI |
Združljiv s HDMI, DVI-D, podpira HDMI 1.3, ločljivost do 1920x1200 pri 60Hz , ločljivost podpira HDMI 1.3 , podpira 1920×1200@60Hz |
|
4k HDMI |
Format video signala podpira HDMI 1.4, največja ločljivost pa podpira 4096x2160@30Hz |
|
Oter |
|
|
Struktura šasije |
2 reži za vhodne kanale, 3 reže za izhodne kanale |
|
Velikost ohišja (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Teža (kg) |
5.8 |
|
Poraba energije (W) |
2 5 |
|
napajanje |
Dvojno napajanje, 100V~240V AC, 50/60Hz |
|
Nadzor |
|
|
Krmiljenje RS232 |
Vmesnik serijskih vrat DB9 |
|
Nadzor TCP/IP |
Združljiv s protokolom TCP/IP |
|
HDMI2.0 vhodna kartica - VMH-1I-HD-4K |
|
|
|
Podpira HDMI2.0, združljiv s HDCP, podpira DP1.2 |
|
Največja vhodna ločljivost 3840x2160 pri 60Hz |
|
En sam vhodni signal podpira poljubno okno |
|
Podpira funkcijo prekrivanja znakov vhodnega signala |
|
Z vgrajeno tehnologijo upravljanja EDID podpira nadzor DDC |
|
S funkcijo varčevanja ob izklopu |
|

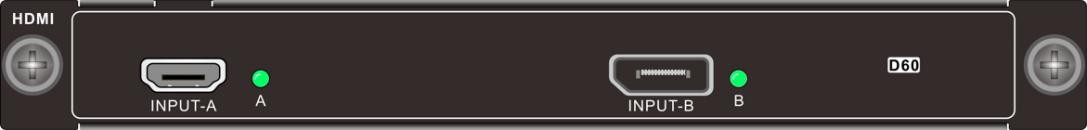

Dvojna vhodna kartica 4K DP-VMH-2I-DP-4K |
|
|
|
Podpira DP1.1, združljiv s HDCP |
|
Največja vhodna ločljivost 3840x2160 pri 30Hz |
|
En sam vhodni signal podpira poljubno okno |
|
Podpira funkcijo prekrivanja znakov vhodnega signala |
|
Z vgrajeno tehnologijo upravljanja EDID podpira nadzor DDC |
|
S funkcijo varčevanja ob izklopu |
|
Dvojna vhodna kartica 4K HDMI-VMH-2I-HD-4K |
|
|
|
Podpira formate signalov HDMI, DVI-D, podpira standarde HDMI, združljiv s HDCP |
|
Največja vhodna ločljivost 3840x2160 pri 30Hz |
|
En sam vhodni signal podpira poljubno okno |
|
Podpira funkcijo prekrivanja znakov vhodnega signala |
|
Z vgrajeno tehnologijo upravljanja EDID podpira nadzor DDC |
|
S funkcijo varčevanja ob izklopu |
|
Štirikanalna vhodna kartica HDMI-VMH-4I-HD |
|
|
|
Podpira formate signalov HDMI, DVI-D, podpira standarde HDMI, združljiv s HDCP |
|
Največja vhodna ločljivost 1920x1200 pri 60Hz |
|
En sam vhodni signal podpira poljubno okno |
|
Podpira funkcijo prekrivanja znakov vhodnega signala |
|
Z vgrajeno tehnologijo upravljanja EDID podpira nadzor DDC |
|
S funkcijo varčevanja ob izklopu |
|
Vhodna kartica Quad DVI-VMH-4I-DV |
|
|
|
Podpira formate signalov HDMI, DVI-D, podpira HDMI1.3, združljiv s HDCP |
|
Največja vhodna ločljivost 1920x1200 pri 60Hz |
|
En sam vhodni signal podpira poljubno okno |
|
Podpira funkcijo prekrivanja znakov vhodnega signala |
|
Z vgrajeno tehnologijo upravljanja EDID podpira nadzor DDC |
|
S funkcijo varčevanja ob izklopu |
|
Vhodna kartica Quad VGA-VMH-4I-VG |
|
|
|
Podpira format signala VGA |
|
Največja vhodna ločljivost 1920x 1080 pri 60Hz |
|
En sam vhodni signal podpira poljubno okno |
|
Podpira funkcijo prekrivanja znakov vhodnega signala |
|
Z vgrajeno tehnologijo upravljanja EDID podpira nadzor DDC |
|
S funkcijo varčevanja ob izklopu |
|
Štirikanalna vhodna kartica SDI-VMH-4I-SD |
|
|
|
Podpira format signala SDI, razdaljo prenosa vhodnega in izhodnega signala do 100 m |
|
Največja vhodna ločljivost 1920x 1080 pri 60Hz |
|
En sam vhodni signal podpira poljubno okno |
|
Podpira funkcijo prekrivanja znakov vhodnega signala |
|
Z vgrajeno tehnologijo upravljanja EDID podpira nadzor DDC |
|
S funkcijo varčevanja ob izklopu |
|

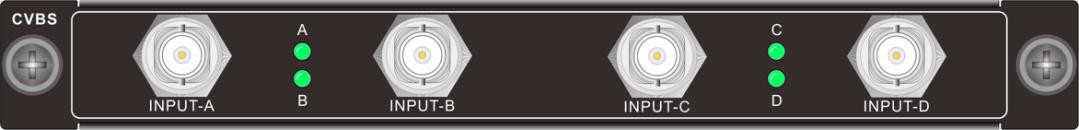

Štirikanalna vhodna kartica CVBS-VMH-4I-AV |
|
|
|
Podpira format signala CVBS, prilagodljiv PAL in NTSC |
|
Podprta ločljivost PAL: 720x576I, NTSC: 720x480I |
|
En sam vhodni signal podpira poljubno okno |
|
Podpira funkcijo prekrivanja znakov vhodnega signala |
|
Z vgrajeno tehnologijo upravljanja EDID podpira nadzor DDC |
|
S funkcijo varčevanja ob izklopu |
|
Quad DVI zvočna vhodna kartica-VMH-4I-DVA |
|
|
|
4-way DVI vhodni signal (DVI vmesnik z zvokom) |
|
Priključek: DVI-I ženski priključek |
|
Normalna delovna poraba energije: 7,1 W |
|
Format video signala: združljiv s HDMI, DVI-D |
|
Standardno: Podpira HDMI1.3, združljiv s HDCP |
|
Vhodna ločljivost: do 1920x1200 @60Hz |
|
Format zvočnega signala: vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD |
|
Štirikanalna avdio vhodna kartica HDMI-VMH-4I-HDA |
|
|
|
4-kanalni vhodni signal HDMI, 4-kanalni analogni vdelani zvočni signal |
|
Priključek: tip A 19-ženski, avdio terminal Phoenix |
|
Normalna delovna poraba energije: 9W |
|
Format video signala: združljiv s HDMI, DVI-D |
|
Standardno: Podpira HDMI1.3, združljiv s HDCP |
|
Vhodna ločljivost: do 1920x1200 @60Hz |
|
Format zvočnega signala: vgrajeni zvok podpira formate PCM, Dobly Digital, DTS, DTS-HD; zunanji zvok podpira format PCM, PCM 48KHz |
|

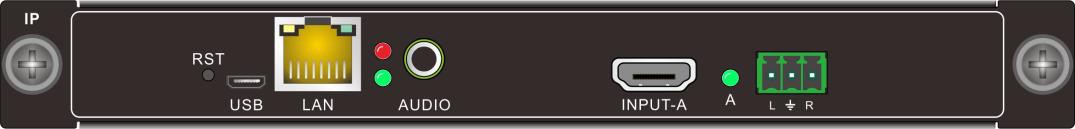

Štirikanalna kartica za dekodiranje IP-VMH-4I-IP |
|
|
|
1 vhodni vmesnik RJ45, podpira dekodiranje standardnega protokola H.264/H.265/RTSP/RTP; 1 2K HDMI vhod |
|
RJ45 podpira dekodiranje ločljivosti 3840*2160@30; HDMI podpira vhod z ločljivostjo do 1920*1200 |
|
Podpira dostop do omrežnih kamer glavnih proizvajalcev na trgu (Hikvision, Dahua itd.); podpira 1-kanal 4K30HZ ali 2-kanal 4K@24Hz ali 4-kanal 1080P@60Hz ali 9-kanal 1080P@25Hz ali 16-kanal 720P @25Hz, ali 32-kanal D1 dekodiranje omrežnega signala dekodiranje in stenski zaslon |
|
Podpira več zaslonskih zaslonov, vključno z 1 zaslonom, 4 zasloni, 9 zasloni, 16 zasloni, 36 zasloni in delitvami po meri |
|
Podpira ONVIF, RTSP in druge omrežne pretočne protokole |
|
Podpira povečavo katerega koli posameznega video toka, da zapolni okno |
|
Podpira en vhodni signal Podpira poljubno okno |
|
Podpira PTZ nadzor omrežnih kamer |
|

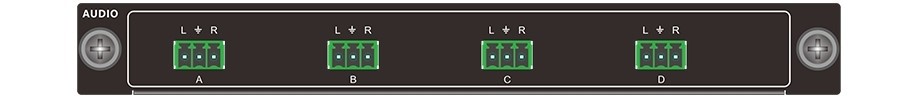

Štirikanalna neodvisna zvočna izhodna kartica-VMH-4O-AD |
|
|
|
4-analogni zvočni izhod kanala Phoenix terminal |
|
Konektor: 3-pin vtični terminal |
|
Izhodna vrata: 4-way Auido izhodna vrata |
|
Podpira neodvisno preklapljanje zvoka ali skupinsko sinhrono preklapljanje vezanega video zidu |
|
Podpira prilagoditev izhodne glasnosti |
|
Podpora za shranjevanje scene in klicanje |
|
Podpira avdio format PCM, frekvenca vzorčenja zvoka je 48 kHz |
|
Vhodni terminal podpira vdelan ali zunanji zvok |
|
S funkcijo pomnilnika za izklop |
|
Izhodna kartica Quad DVI (dve plasti) - VMH-4O-DV |
|
|
|
Podpira formate signalov DVI, HDMI |
|
Največja izhodna ločljivost je 1920x1200 pri 60Hz in podpira izhodno ločljivost po meri |
|
Izhodni zaslon podpira več funkcij, kot so spajanje, delitev, prekrivanje, povečava, raztezanje, rezanje, slika v sliki, gostovanje itd. |
|
Izhodni zunanji zaslon z enim zaslonom podpira do 2 okni zaslona |
|
S funkcijo pomnilnika za izklop |
|

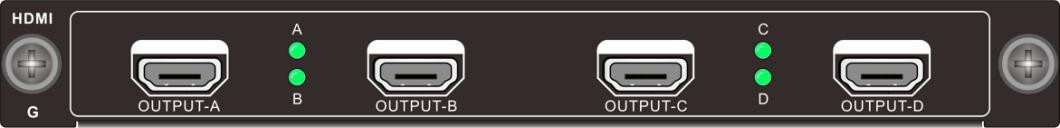

Štirikanalna izhodna kartica HDMI (dve plasti) -VMH-4O- HD |
|
|
|
Podpira formate signalov DVI, HDMI |
|
Največja izhodna ločljivost je 1920x1200 pri 60Hz in podpira izhodno ločljivost po meri |
|
Izhodni zaslon podpira več funkcij, kot so spajanje, delitev, prekrivanje, povečava, raztezanje, rezanje, slika v sliki, gostovanje itd. |
|
Izhodni zunanji zaslon z enim zaslonom podpira do 2 okni zaslona |
|
S funkcijo pomnilnika za izklop |
|
Dvojna izhodna kartica 4K HDMI (dve plasti) -VMH-2O-HD-4K |
|
|
|
Podpira formate signalov DVI, HDMI |
|
Največja izhodna ločljivost podpira do 4096x2160@30Hz in podpira izhodno ločljivost po meri |
|
Izhodni zaslon podpira več funkcij, kot so spajanje, delitev, prekrivanje, povečava, raztezanje, rezanje, slika v sliki, gostovanje itd. |
|
Izhodni zunanji zaslon z enim zaslonom podpira do 2 okni zaslona |
|
S funkcijo pomnilnika za izklop |
|
Dvokanalna DVI izhodna kartica (štiri plasti) - VMH-2O-DV |
|
|
|
2-izhodni signal DVI |
|
Priključek: DVI-I ženski priključek |
|
Normalna delovna poraba energije: 8,8 W |
|
Format video signala: DVI združljiv s HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Izbira plasti: podpora 4 2K signalnih plasti ali 2 4K@30 signalnih plasti ali 1 4K@60 signalnih plasti |
|
Dvokanalna izhodna kartica HDMI (štiri plasti) -VMH-2O-HD |
|
|
|
2-izhodni signal HDMI; |
|
Konektor: Tip A 19-ženski; |
|
Normalna delovna poraba energije: 8,8 W; |
|
Format video signala: združljiv s HDMI, DVI-D; |
|
Standardno: podpora HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Enokanalna DVI izhodna kartica (osem plasti) -VMH-1O-DV |
|
|
|
1-izhodni signal kanala DVI; |
|
Priključek: DVI-I ženski priključek; |
|
Normalna delovna poraba energije: 8,8 W; |
|
Format video signala: DVI združljiv s HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Izbira plasti: podpira 8-kanalne 2K signalne plasti ali 4-kanalne 4K@30 signalne plasti ali 2-kanalne 4K@60 signalne plasti; |
|
Enokanalna izhodna kartica HDMI (osem plasti) -VMH-1O-HD |
|
|
|
1 izhodni signal HDMI; |
|
Priključek: tip A 19-nožni ženski; |
|
Normalna delovna poraba energije: 8,8 W; |
|
Format video signala: združljiv s HDMI, DVI-D; |
|
Standardno: podpora HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Kontrolna kartica osnovne različice -VMH-CC-DE |
|
|
|
Podpira lokalni logični nadzor, kot je odpiranje oken, gostovanje itd. |
|
Podpira hitri centralni nadzor RS232 |
|
Podpira nadzor zanke RS232 |
|

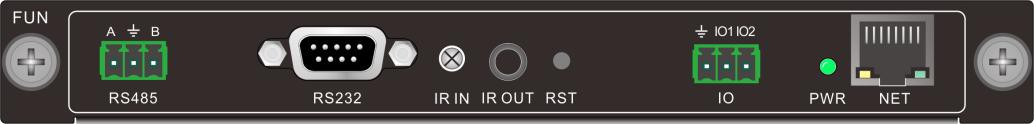

Napredna nadzorna kartica -VMH-CC-AE |
|
|
|
Podpira lokalni logični nadzor, kot je odpiranje oken, gostovanje itd. |
|
Podpira hitri centralni nadzor RS232 |
|
Podpira nadzor zanke RS232 |
|
Podpira osnovni zemljevid visoke ločljivosti |
|
Podpira drsne podnapise |
|
Podpora za odmev predogleda |
|
Vgrajen nadzor spletnega vmesnika za interakcijo med človekom in računalnikom, humaniziran dizajn, podpira računalnike, mobilne telefone, tablične računalnike in druge sistemske nadzorne naprave ter je združljiv z več brskalniki, zaradi česar je upravljanje bolj priročno |
|
Preko spletnega uporabniškega vmesnika je mogoče izvesti zaznavanje povezave signalne plošče, preklapljanje signala, predogled signala, klic prizora, shranjevanje prizora, glasovanje prizora, spletno upravljanje nadgradnje, ponastavitev na tovarniške nastavitve itd. |
|
Večnamenska kartica za nadzor okolja-VMH-IO-FDE |
|
|
|
Signalni vmesnik: vmesnik 1 3-pin Phoenix RS485, 1 moški priključek RS232, 1 sprejemnik IR IN, 1 vmesnik IR OUT 3,5 mm, 2 vmesnika IO 3-pin Phoenix, 1 vmesnik RJ45, 1 gumb za ponastavitev |
|
Podpira medsebojno posredovanje več protokolov vrat; podpira omrežje v serijska vrata, serijska vrata v omrežje, omrežje v omrežje, IO v omrežje serijsko, infrardeči nadzor, infrardeče učenje |
|
Podpira več hitrosti prenosa |
|
Vsaka vrata lahko podpirajo posredovanje do 30 paketov |
|
Posredovanje izhodnega nadzora, lahko nadzoruje različne periferne naprave, lahko razvije svoj vmesnik |
|
Podpira infrardeče učenje |
|
S funkcijo varčevanja ob izklopu |
